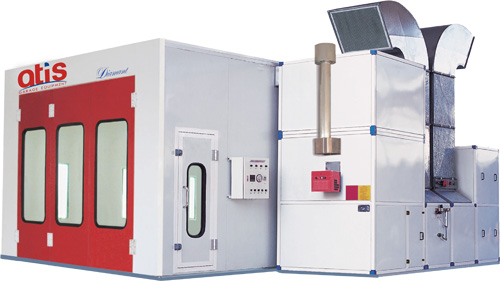

Покрасочная камера Atis AQUA DIAMANT, для легковых автомобилей
Покрасочная камера AQUA DIAMANT, для легковых автомобилей, предназначена для получения лакокрасочного защитно-декоративного покрытия на всех типах поверхностей с использованием широкого ассортимента лакокрасочных материалов (ЛКМ) на основе органических растворителей.
Камера изготовлена из сэндвич-панелей, окрашенных порошковой краской, покрытых изнутри специальным антибликовым покрытием. Камера оборудована распашными трехстворчатыми воротами. Имеется боковая дверь для персонала.
Камера включает:
Одну тепло генераторную группу, комплектуемую: всасывающим вентилятором производительность 24.000 м³, электромотором 7,5 кВт, пневматической заслонкой рециркуляции, группой предварительных воздушных фильтров.
Тепло генераторная группа оснащается дизельной горелкой ф-мы «Riello»
Одну экстракторную группу, комплектуемую вытяжным вентилятором производительностью 20.000 м³/ч с электромотором 5,5 кВт.
Автоматизированный процесс переключения режимов окраска\продувка\сушка\охлаждение
Камера оснащена фильтрами: предварительный воздушный, воздушный фильтр тонкой очистки, окончательный краско-задерживающий фильтр.
В камере имеется верхнее наклонное и боковое освещение - четырехламповые светильники с люминесцентными лампами Philips в исполнении IP65.
Общая установленная электрическая мощность – 15 кВт. Максимальная температура сушки 80°С.
Окрасочно-сушильная камера собрана из комплектующих, изготовленных в Италии, Франции, Германии, Китае
Принцип работы окрасочно-сушильной камеры: воздух с улицы засасывается тепловентиляционным агрегатом, проходит воздушный пред фильтр, нагревается до заданной температуры, (контроль осуществляется специальным датчиком), и через потолочный фильтр тонкой очистки сверху равномерно подается на изделие, вытяжка оборудована краскоулавливающим фильтром. Тепловентиляционный блок оснащается теплообменником и горелкой.
Характеристики:
Стены: Сэндвич панель, 50мм
Наружные размеры: длина –7,0 ширина – 5,3 м; высота – 3,2 м
Внутренние размеры: длина –6,9 ширина – 3,9 м; высота – 2,7 м
Главная дверь: Трехстворчатая ширина 3м, высота 2,7м
Аварийная дверь: ширина –0,8 м; высота –2,0 м
Освещение: Верхний уровень –40 лампы по 40Вт Нижний уровень– 16 ламп по 40Вт
Воздухообмен: 24 000 м3 /час Скорость потока воздуха 0,3 - 0,5 м/сек
Вентиляционные агрегаты: Приточный вентилятор мощность 7,5 кВт Вытяжной вентилятор мощность 7,5 кВт
Температурные режимы: Горелка RIELLO RG5S, тепловая мощность 300 кВт рециркуляция – 90% теплого воздуха Температура : цикл покраски –20°С при -3°С; цикл сушки – 60°/ 80°С
Система фильтров: фильтр предв. очистки: степень фильтрации – 80% потолочный фильтр: степень фильтрации – 98% напольный фильтр: степень фильтрации – 95%
Решетки напольные: Полнорешетчатый пол. Максимальная нагрузка – 600 кг на колесо
Питание: электрическая трехфазная сеть напряжением 380 В , 18 кВт – 26А
Производитель
Atis
